Soluzioni pratiche per il dispiegamento ibrido di moduli intelligenti, dispositivi di arresto di emergenza rapido e ottimizzatori di potenza negli impianti fotovoltaici commerciali e industriali

Gli impianti fotovoltaici commerciali e industriali devono affrontare una crescente complessità nel bilanciare efficienza energetica, conformità alle norme sulla sicurezza e flessibilità operativa. Le moderne soluzioni ibride di distribuzione rappresentano un approccio strategico fondamentale per risolvere queste sfide articolate negli impianti solari su larga scala e distribuiti. Questi sistemi integrati combinano moduli intelligenti, dispositivi di arresto rapido e ottimizzatori di Potenza per creare ecosistemi coerenti che massimizzano le prestazioni rispettando al contempo rigorosi requisiti normativi. Comprendere come le soluzioni ibride di distribuzione interagiscono tra loro fornisce ai responsabili degli impianti, agli integratori di sistema e agli operatori di impianto la base necessaria per ottimizzare i propri investimenti solari e rispondere alle esigenze in continua evoluzione della rete.

L'architettura delle soluzioni ibride per l'installazione si è evoluta in modo significativo man mano che il settorAnd Solar è maturato, passando da semplici configurazioni con pannelli fissi a sistemi dinamici e reattivi. Le attuali soluzioni ibride per l'installazione integrano tre pilastri funzionali principali: il controllo intelligente a livello di modulo tramite moduli intelligenti, i meccanismi di sicurezza mediante dispositivi di arresto rapido e l'ottimizzazione dell'efficienza grazie agli ottimizzatori di potenza. Questo approccio integrato consente agli impianti solari commerciali e industriali (C&I) di operare come reti intelligenti anziché come installazioni statiche, rispondendo in tempo reale ai cambiamenti nei livelli di irraggiamento, alle condizioni della rete e ai vincoli operativi, pur mantenendo la piena conformità alle norme antincendio e agli standard di sicurezza elettrica.

Componenti fondamentali delle soluzioni ibride per l'installazione

Moduli intelligenti e intelligenza distribuita

I moduli intelligenti rappresentano il livello fondamentale intelligente nelle soluzioni di distribuzione ibrida, integrando direttamente a livello del pannello capacità di elaborazione. Questi moduli monitorano in modo continuo l’irraggiamento locale, la temperatura e le metriche di prestazione, consentendo diagnosi e ottimizzazione a livello singolo di pannello. Nelle soluzioni di distribuzione ibrida, i moduli intelligenti comunicano in entrambi i sensi con i controller centrali, creando cicli di retroazione che permettono all’intero sistema di adattarsi dinamicamente. Questa architettura di intelligenza distribuita evita i punti singoli di guasto e consente alle soluzioni di distribuzione ibrida di mantenere le prestazioni anche quando singoli componenti incontrano problemi o sono soggetti a ombreggiamento.

Il vero valore dei moduli intelligenti nelle soluzioni ibride di distribuzione emerge dalla loro capacità di identificare anomalie prestazionali prima che queste si propaghino causando problemi su scala sistemica. Ogni modulo intelligente confronta continuamente la propria produzione con le condizioni ambientali e con i dati storici di riferimento, segnalando problemi quali microfessurazioni interne, degrado delle celle o guasti nei diodi di by-pass. Questa capacità predittiva consente alle soluzioni ibride di distribuzione di attivare interventi manutentivi in modo proattivo anziché reattivo, prolungando la vita utile delle attrezzature e riducendo i tempi di fermo non pianificati negli impianti commerciali e industriali.

Dispositivi di arresto rapido per la conformità alla sicurezza

I dispositivi di spegnimento rapido costituiscono l’infrastruttura di sicurezza all’interno delle soluzioni ibride, consentendo la disattivazione immediata dei circuiti in corrente continua in caso di emergenza o durante interventi di manutenzione. Le normative elettriche moderne, in particolare la NEC 690.12 in Nord America e regolamenti equivalenti a livello globale, impongono che le soluzioni ibride integrino tecnologie in grado di ridurre la tensione pericolosa a livelli sicuri entro pochi secondi. I dispositivi di spegnimento rapido integrati nelle soluzioni ibride soddisfano tale requisito mediante controlli a relè distribuiti, che suddividono l’impianto in zone elettriche gestibili, ciascuna delle quali può essere spenta in modo indipendente.

Oltre al rispetto della normativa, i dispositivi di arresto rapido migliorano il profilo di sicurezza operativa delle soluzioni ibride integrando la protezione del personale sul campo, dei soccorritori e delle attrezzature durante condizioni di guasto. Quando integrati correttamente nelle soluzioni ibride, tali dispositivi operano in sinergia con i sistemi di monitoraggio per rilevare guasti a terra, guasti d’arco o condizioni di sovracorrente, isolando automaticamente i circuiti interessati prima che i danni peggiorino. Questo approccio proattivo alla sicurezza riduce le richieste di indennizzo assicurativo, le sanzioni regolatorie e i rischi reputazionali associati a incidenti di sicurezza negli impianti fotovoltaici commerciali e industriali (C&I).

Ottimizzazione della potenza e miglioramento dell’efficienza

Architettura e funzione dell’ottimizzatore di potenza

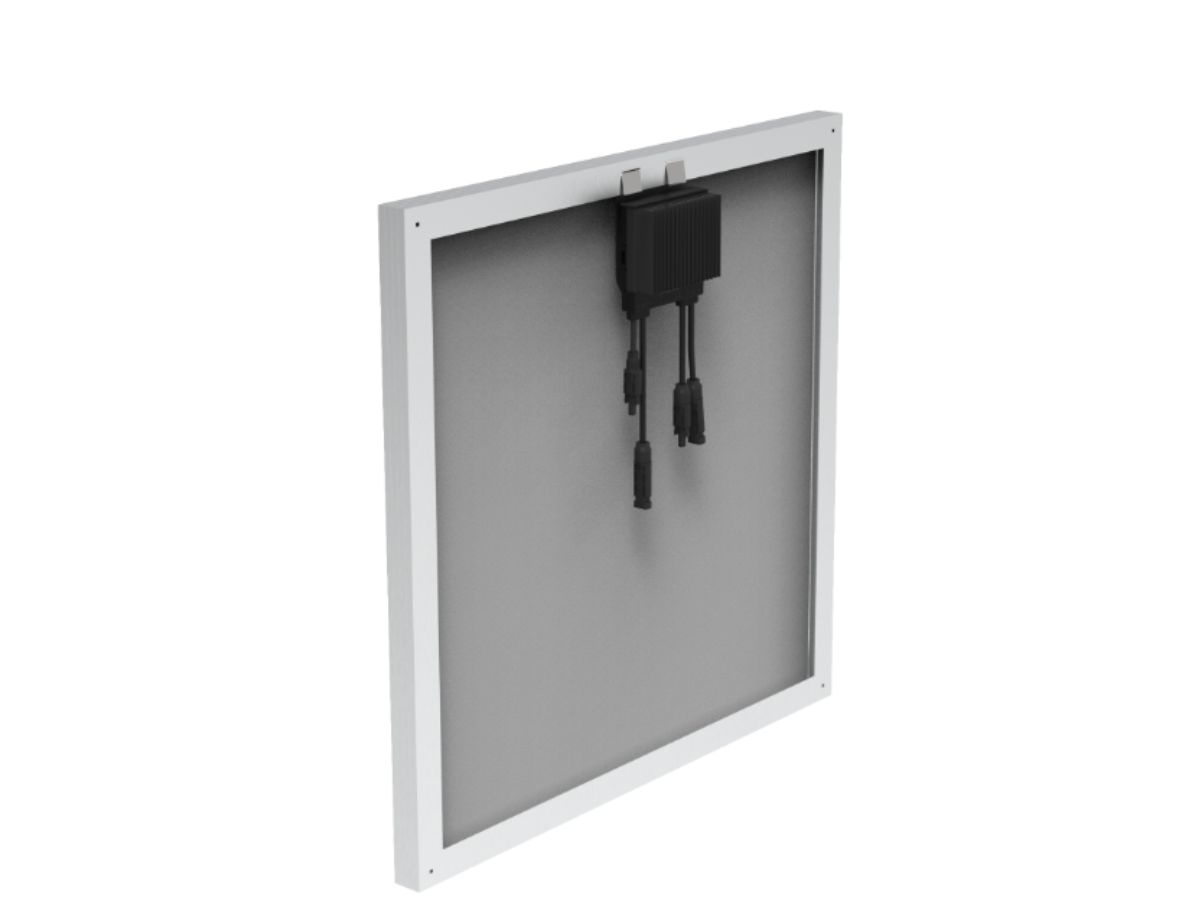

Ottimizzatori di Potenza rappresentano il livello di efficienza all’interno delle soluzioni ibride di distribuzione, operando a livello di modulo per condizionare l’uscita in corrente continua prima della trasmissione agli inverter centrali. Ogni ottimizzatore di potenza in un sistema ibrido di distribuzione incorpora il proprio algoritmo di tracciamento del punto di massima potenza (MPPT), garantendo che i singoli moduli operino alla loro tensione e corrente ottimali, indipendentemente dalle variazioni da modulo a modulo o dai pattern di ombreggiamento. Questa ottimizzazione a livello di modulo nelle soluzioni ibride di distribuzione recupera tipicamente dal 5 al 15 percento dell’energia altrimenti persa rispetto alle architetture basate su stringhe, in particolare negli impianti con linee di tetto complesse, ombreggiamenti intermittenti o popolazioni eterogenee di moduli.

L’architettura delle soluzioni ibride di distribuzione che sfruttano ottimizzatori di Potenza elimina la tradizionale penalizzazione delle prestazioni in cui i moduli ombreggiati o con prestazioni inferiori limitano l’output di intere stringhe. Nelle soluzioni ibride di installazione, gli ottimizzatori di potenza separano i vincoli elettrici a livello di modulo, consentendo a ciascun modulo di fornire la massima potenza disponibile indipendentemente dai pannelli adiacenti. Per le strutture commerciali e industriali (C&I) soggette a ombreggiamento parziale causato da edifici vicini, vegetazione o geometrie complesse dei tetti, le soluzioni ibride di installazione che integrano ottimizzatori di potenza garantiscono un rendimento energetico annuale sensibilmente superiore rispetto ai tradizionali sistemi basati su stringhe.

Integrazione del monitoraggio e del controllo a livello di sistema

Le soluzioni ibride di distribuzione integrano le funzionalità di monitoraggio e controllo su tutti e tre i livelli operativi, creando dashboard unificate che offrono una visibilità in tempo reale sulle prestazioni dell’impianto a livello di modulo, stringa, inverter e struttura. Le soluzioni ibride avanzate di distribuzione impiegano algoritmi di machine learning per analizzare i modelli di prestazione, prevedere le necessità di manutenzione e ottimizzare la distribuzione della potenza in risposta ai segnali della rete o agli incentivi legati ai prezzi dell’energia. Questo strato intelligente trasforma le soluzioni ibride di distribuzione da generatori passivi in partecipanti attivi nella gestione moderna della rete, abilitando servizi di risposta alla domanda, regolazione della frequenza e altri servizi aggiuntivi.

L’infrastruttura di comunicazione che supporta le soluzioni di distribuzione ibrida sfrutta tipicamente la comunicazione su linea elettrica (PLC) o reti wireless a maglia per mantenere la connettività tra moduli intelligenti distribuiti e sistemi centrali di gestione. Soluzioni robuste di distribuzione ibrida implementano percorsi di comunicazione ridondanti per garantire che funzioni critiche, come l’arresto rapido, rimangano operative anche in caso di guasto dei canali di comunicazione primari. Per gli operatori che gestiscono più impianti commerciali e industriali (C&I), piattaforme unificate di gestione per soluzioni di distribuzione ibrida consentono il monitoraggio centralizzato, l’analisi comparativa delle prestazioni e l’allocazione strategica delle risorse su asset distribuiti.

Strategie di Implementazione e Considerazioni Progettuali

Valutazione del sito e dimensionamento del sistema

L’implementazione efficace di soluzioni ibride inizia con una valutazione completa del sito, che esamina la geometria del tetto, i pattern di ombreggiamento, la capacità strutturale e l’infrastruttura elettrica. I team di progettazione che implementano soluzioni ibride devono valutare se il costo degli ottimizzatori di potenza e dei moduli intelligenti giustifica il recupero energetico previsto per le specifiche condizioni del sito. Le soluzioni ibride offrono il massimo valore negli impianti con ombreggiamento moderato o severo, con orientamenti dei moduli variabili o con tipologie eterogenee di moduli mescolate nello stesso impianto. Al contrario, grandi aree aperte con ombreggiamento minimo potrebbero non giustificare economicamente l’investimento aggiuntivo richiesto dalle soluzioni ibride rispetto ad architetture semplificate basate su stringhe.

La progettazione elettrica delle soluzioni ibride deve soddisfare i requisiti relativi ai dispositivi di arresto rapido, ai protocolli di comunicazione degli ottimizzatori di potenza e all’espansione futura dei sistemi di monitoraggio. Le moderne soluzioni ibride utilizzano interfacce di comunicazione standardizzate per garantire la compatibilità tra componenti di diversi produttori e per agevolare l’integrazione con piattaforme di monitoraggio di terze parti. I progettisti del sistema devono verificare che le soluzioni ibride rispettino tutti i codici elettrici locali, le normative sulla sicurezza antincendio e i requisiti di connessione alla rete elettrica prima dell’installazione.

Monitoraggio e Ottimizzazione delle Prestazioni

Una volta implementate, le soluzioni di distribuzione ibrida richiedono un monitoraggio continuo delle prestazioni per ottenere i benefici progettati e individuare opportunità di ottimizzazione. Un monitoraggio efficace delle soluzioni di distribuzione ibrida tiene traccia non solo dell’output complessivo del sistema, ma anche delle tendenze prestazionali a livello di modulo, dei cicli di prova dei dispositivi di arresto rapido e delle metriche di efficienza degli ottimizzatori di potenza. Gli operatori dovrebbero definire fin dall’inizio del ciclo operativo dei benchmark prestazionali di riferimento per le soluzioni di distribuzione ibrida, in modo da poter identificare rapidamente eventuali degradazioni delle prestazioni e valutare se un intervento sia giustificato dal punto di vista economico.

Le soluzioni di distribuzione ibrida supportano programmi di manutenzione predittiva che analizzano i modelli storici di prestazioni per prevedere guasti ai componenti prima che si verifichino. Monitorando la temperatura dei moduli, la stabilità della tensione e la coerenza dell’output di potenza, le strutture possono pianificare interventi di manutenzione durante fermi programmati anziché intervenire in caso di guasti d’emergenza. Questo approccio proattivo alla gestione delle soluzioni di distribuzione ibrida prolunga la vita utile delle attrezzature, riduce le interruzioni operative e migliora il ritorno sull’investimento complessivo per gli impianti fotovoltaici commerciali e industriali (C&I).

Domande frequenti

Quali specifici benefici in termini di sicurezza offrono i dispositivi di arresto rapido all’interno delle soluzioni di distribuzione ibrida?

I dispositivi di arresto rapido integrati nelle soluzioni ibride di distribuzione riducono la tensione pericolosa in corrente continua a livelli sicuri entro pochi secondi, proteggendo il personale sul campo e i soccorritori durante le emergenze. Questi dispositivi suddividono l’impianto in zone elettriche indipendenti, consentendo alle squadre di emergenza di operare in sicurezza senza dover attendere il tramonto del sole o scollegare manualmente gli apparecchi. Le soluzioni ibride di distribuzione dotate di funzionalità di arresto rapido riducono inoltre i rischi di arco elettrico e la propagazione dei guasti a terra, migliorando in modo significativo il profilo complessivo di sicurezza degli impianti fotovoltaici commerciali e industriali.

Quanta energia recuperata i responsabili degli impianti possono prevedere dagli ottimizzatori di potenza nelle soluzioni ibride di distribuzione?

Il recupero di energia da ottimizzatori di potenza all’interno di soluzioni ibride di installazione varia tipicamente dal 5 al 15 per cento rispetto ai sistemi basati su stringhe, con risultati effettivi che dipendono fortemente dalle condizioni specifiche del sito. Gli impianti con ombreggiamento significativo, orientamenti variabili dei tetti o tipologie miste di moduli registrano i tassi di recupero più elevati quando le soluzioni ibride di installazione integrano ottimizzatori di potenza. Tetti piani e privi di ostruzioni, dotati di moduli uniformi, possono ottenere benefici minimi da soluzioni ibride di installazione che privilegiano l’ottimizzazione della potenza rispetto ad altre funzioni.

È possibile effettuare il retrofit di impianti solari C&I esistenti con soluzioni ibride di installazione?

La riqualificazione di impianti esistenti con soluzioni ibride complete è tecnicamente possibile, ma spesso economicamente poco praticabile, a meno che non siano già previsti importanti aggiornamenti del sistema. Tuttavia, miglioramenti incrementali — ad esempio l’aggiunta di ottimizzatori di potenza a sezioni con prestazioni scadenti o l’implementazione di aggiornamenti per lo spegnimento rapido — possono modernizzare gli impianti esistenti. Quando è già necessario un intervento significativo sull’infrastruttura elettrica, l’integrazione di soluzioni ibride complete diventa più vantaggiosa dal punto di vista economico e consente agli operatori dell’impianto di accedere all’intera gamma di benefici offerti da questi sistemi.

Certificato a livello globale e testato al 100% in fabbrica

Progettati per un'affidabilità a lungo termine, i prodotti AndSolar rispettano certificazioni internazionali tra cui UL1741, UL3741, CSA C22.2 No.330, IEC/EN 62109-1, FCC Part 15 e la serie IEC/EN 61000, oltre a soddisfare i requisiti di sicurezza NEC 2017/2020/2023. Ogni prodotto subisce test al 100% di invecchiamento ad alta temperatura, test di sollecitazione nominale, FCT, ispezione AOI, controlli di conduttività e di tenuta prima della spedizione. L'affidabilità è ulteriormente convalidata mediante cicli termici TC600 (600 cicli), calore umido DH2000 (2.000 ore) e test di umidità-congelamento HF10, superando i requisiti di prova IEC.

Prodotti sono prodotti su linee automatizzate con saldatura ad alta precisione e riempimento adesivo, superando al 100% test di invecchiamento ad alta temperatura e test di affidabilità sotto sollecitazione prima della consegna, con un rendimento produttivo del 99,9%. La progettazione modulare standardizzata consente un'espansione senza perdite e un funzionamento stabile fino a un'altitudine di 4.000 metri.

L'involucro è realizzato in materiale ignifugo di prima qualità UL94 5VA, con protezione contro l'ingresso di corpi estranei di grado IP68 Type 6P, protezione hardware per circuiti multipli e tensione di disconnessione estremamente bassa di 1 V. I componenti a larga gamma di temperatura funzionano in modo stabile da -40 °C a +85 °C anche in condizioni esterne severe; tutti i prodotti sono certificati da autorità globali, tra cui TÜV Rheinland, TÜV NORD, CSA e SGS.
